Введение
В рамках инженерных изысканий для строительства электрической подстанции в Московской области, специалисты ООО "ЭнергоИзыскания" провели полевые испытания грунтов винтовым штампом IV типа по ГОСТ 20276.1-2020. Таким образом, испытания были выполнены на глубине 2,5 м в суглинках тугопластичной консистенции. Эти работы, в свою очередь, позволили определить деформационные характеристики основания. Это критически важно для проектирования фундамента под высоконагруженные объекты энергетической инфраструктуры. Кроме того, результаты испытаний обеспечили основу для принятия инженерных решений.
Задачи и цели испытаний
Прежде всего, основная цель штамповых испытаний — получение значений модуля деформации грунта (Е, МПа) непосредственно в полевых условиях. Следовательно, это позволяет оценить несущую способность основания, спрогнозировать осадки и деформации фундаментов, а также минимизировать риски при эксплуатации будущей подстанции. Более того, такие данные необходимы для корректного выбора типа и параметров фундаментов.
Выбор метода и оборудования
Для испытаний был выбран винтовой штамп IV типа (например, ШВ60), который полностью соответствует требованиям ГОСТ 20276.1-2020. Следует отметить, что такой штамп предназначен для работы в скважинах, в том числе ниже уровня грунтовых вод. Это позволяет проводить испытания без существенного нарушения структуры грунта. Благодаря своей конструкции, он обеспечивает равномерную передачу нагрузки и высокую точность измерений.
Таким образом, выбор данного оборудования был обусловлен необходимостью получения максимально достоверных результатов.

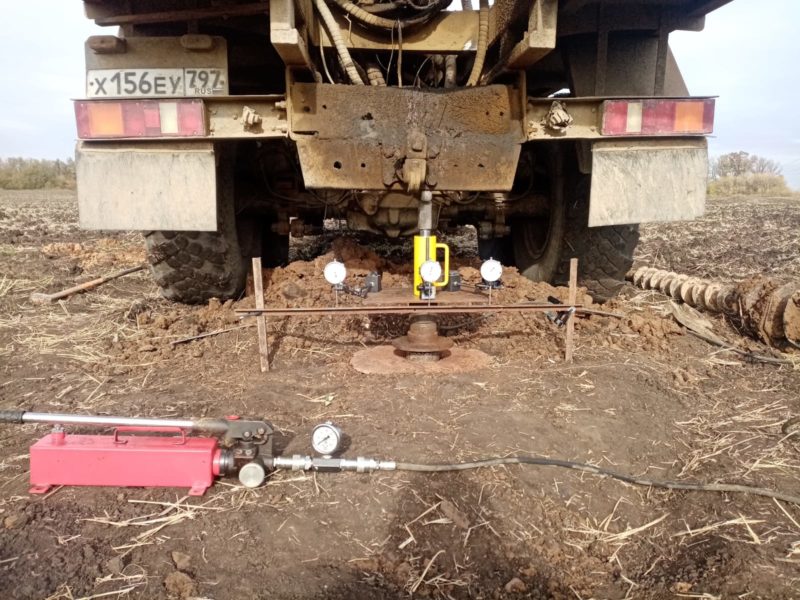

Технология проведения испытаний винтовым штампом
Сначала скважина бурится на проектную глубину (в данном случае 2,5 м), соответствующую залеганию основания фундамента. Согласно ГОСТ 20276.1-2020, бурение на участке испытаний выполняется вращательным способом с минимальным нарушением структуры грунта. Важно подчеркнуть, что запрещено использовать ударно-канатное, вибрационное и шнековое бурение на участке в пределах 1 м выше отметки испытания.
Далее винтовой штамп аккуратно ввинчивается в грунт на дне скважины до требуемой отметки. При необходимости может использоваться обсадная труба для предотвращения обрушения стенок скважины.
На штамп поэтапно передается вертикальная нагрузка с помощью пневматической или гидравлической системы.
На каждом этапе фиксируется давление и соответствующее перемещение штампа (осадка).
Каждая ступень нагрузки выдерживается для стабилизации деформаций.
Измерения осадок ведутся с точностью 0,01 мм с помощью индикаторов перемещений.
Таким образом, последовательность работ обеспечивает высокую точность получаемых данных.
Обработка результатов
Результаты, данных испытаний обрабатываются в соответствии с ГОСТ 20276.1-2020. Вычисляется модуль деформации грунта, строятся графики зависимости осадки от давления, анализируется поведение основания под нагрузкой. Следовательно, результаты становятся основой для дальнейших инженерных расчетов.
Особенности испытаний в тугопластичных суглинках
Тугопластичные суглинки характеризуются низкой водопроницаемостью и значительной пластичностью, поэтому требуется аккуратное обращение при бурении и установке штампа. Следует отметить, что винтовой штамп позволяет минимизировать нарушение структуры таких грунтов, обеспечивая достоверность получаемых данных. Испытания на глубине -2,5 м, в свою очередь, позволяют получить информацию о свойствах именно того слоя, который будет нести основную нагрузку от фундаментов подстанции.
Практические результаты и значение для проекта
Полученные значения модуля деформации суглинков легли в основу расчетов фундаментов будущей подстанции. Благодаря этому проектировщикам удалось:
Оценить несущую способность основания;
Определить оптимальный тип и размеры фундаментов;
Снизить вероятность неравномерных осадок;
Повысить надежность и безопасность эксплуатации объекта.
Таким образом, результаты испытаний оказались крайне важными для успешной реализации проекта.
Преимущества метода и опыта ООО "ЭнергоИзыскания"
Высокая точность и достоверность. Применение винтового штампа IV типа и строгое следование ГОСТ 20276.1-2020 обеспечивают минимальные погрешности и объективность результатов.
Оперативность. Наличие собственного парка буровых установок и опытных инженеров позволяет выполнять работы в сжатые сроки без потери качества.
Комплексный подход. Испытания проводятся в комплексе с другими инженерно-геологическими исследованиями, что дает полную картину состояния основания.
Кроме того, профессионализм инженеров ООО "ЭнергоИзыскания" гарантирует высокое качество и надежность получаемых данных.
Заключение
Полевые испытания грунтов винтовым штампом IV типа по ГОСТ 20276.1-2020, проведенные инженерами ООО "ЭнергоИзыскания" на объекте будущей электрической подстанции в Московской области, продемонстрировали высокую эффективность данного метода для оценки деформационных характеристик основания. Следовательно, полученные данные обеспечили надежную основу для проектирования и строительства. Это особенно важно для объектов энергетики, предъявляющих повышенные требования к прочности и устойчивости фундаментов.
Испытания винтовым штампом позволяют получать максимально достоверные значения модуля деформации грунта, что критически важно для безопасного и эффективного строительства объектов энергетики — из отчета ООО "ЭнергоИзыскания".
Таким образом, применение современных методов и оборудования, а также профессионализм исполнителей, гарантируют успешную реализацию сложных инженерных проектов в Московской области и других регионах России.
