Контроль качества свай — почему это важно

Свайные фундаменты уверенно завоевывают популярность в современном строительстве благодаря своей экономичности и возможности обходиться без масштабных земляных работ.  Срок службы качественно выполненного свайного фундамента может достигать и превосходить 90 лет, превращая его в надежное основание для самых разных сооружений – от небольших частных домов до многоэтажных зданий. Однако, долговечность и надежность напрямую зависят от безупречного качества монтажа. Именно поэтому контроль забивки свай является абсолютно необходимым этапом строительства, игнорирование которого чревато серьёзными последствиями, вплоть до обрушения здания.

Основным документом, регламентирующим процедуру проверки несущих характеристик свайного фундамента является ГОСТ испытания свай 5686-2020. Методы испытания свай ГОСТ 5686 охватывают все типы грунтов, которые встречаются в промышленном и гражданском строительстве.

Диагностика и дефектоскопия свай

Главная причина строгого контроля за процессом погружения свай заключается в том, что после завершения работ проверить качество скрытой части фундамента практически невозможно. Визуальный осмотр не может гарантировать надежности, поскольку важнейшие элементы конструкции заложены глубоко под землей. Любое отклонение от технологии монтажа может привести к снижению несущей способности свай, а значит, и всего фундамента. Это, в свою очередь, создает угрозу для безопасности всего здания и может привести к дорогостоящему ремонту или даже к полному демонтажу и перестройке.

Поэтому,  контроль забивки свай охватывает широкий спектр параметров и процедур,  начиная от проверки соответствия используемых материалов проектным требованиям и заканчивая оценкой фактической несущей способности фундамента. Перед началом работ необходимо убедиться в наличии паспорта на всю партию свай, подтверждающего их соответствие заявленным характеристикам прочности и геометрическим размерам. Это гарантирует, что сваи обладают необходимыми свойствами для обеспечения надежной опоры здания. Далее, строгий контроль должен осуществляться на всех этапах процесса монтажа, при этом необходимо неукоснительно соблюдать технологию забивки, учитывая особенности грунта и проектные параметры. Геодезические измерения также играют ключевую роль, подтверждая правильность расположения свай и соответствие их глубины заложения проекту.

Определение фактической несущей способности свай является, безусловно, главной задачей контроля забивки. Для этого применяются различные методы испытаний, выбор которых зависит от типа свай и особенностей проекта. Наиболее распространены три основных метода: статический и динамический и испытание свай ударно волновым методом. Динамический метод используется для испытания забивных свай. Он позволяет оценить их несущую способность во время процесса забивки путем анализа параметров удара.

Статический метод контроля более точный и применяется как для забивных, так и для набивных свай. Он основан на постепенном нагружении сваи до достижения значения её несущей способности, либо до наступления критического момента срыва после которого происходит её заметное смещение.

Испытание свай статической и динамической нагрузками, ударно волновым методом

Основной акцент исследований ГОСТ - полевые испытания свай. Однако, вступление в действие ГОСТ 5686-2012 ознаменовало новый этап в практике оценки несущей способности свай. Раздел 8.4, посвященный контрольному испытанию свай на вдавливающую нагрузку методом, основанном на принципах волновой теории удара, вызвал значительный интерес у специалистов. Волновое испытание свай, в отличие от традиционных статических испытаний, позволял существенно сократить время проведения измерений. При этом, возможно получить более полную картину поведения сваи под нагрузкой.

Суть метода заключается в воздействии на сваю контролируемого импульса силы, генерируемого специальным оборудованием. Этот импульс, по своей природе являющийся ударной волной, распространяется вдоль сваи, отражаясь от её основания и границ различных слоев грунта. Обрабатывая параметры этой волны – время пробега, амплитуду и форму – специалисты получают информацию о деформационных характеристиках сваи и грунтов основания. В отличие от статического метода, где нагрузка нарастает постепенно, динамический метод позволяет оценить не только статическую несущую способность, но и динамические характеристики сваи и грунта, что особенно важно для сейсмически активных зон.

Оборудование для проведения испытаний включает в себя: ударный механизм (часто используемый  гидравлический молот или специальный электромеханический прибор), измерительную систему, регистрирующую параметры волны (обычно это высокоточные акселерометры и датчики напряжения, установленные на поверхности сваи), и компьютерную систему для обработки и анализа полученных данных. Точность измерений напрямую зависит от качества оборудования и квалификации специалистов.

Несущая способность сваи, определенная таким методом, по своим качественным характеристикам ни чуть не уступает классическим методам ступенчатого нагружения сваи. Более того, проведение испытаний свай таким методом, позволяет структурировать полученные данные, разделив различные показатели испытания свай.

Таким образом, ГОСТ испытания свай 5686-2012, за счет введения пункта 8.4 по испытанию свай волновым методом, позволил строителям значительно экономить на стоимости испытаний и ускорить время их проведения.

Исследование несущей способности грунта

Исследование несущей способности грунта – это комплексный процесс, включающий в себя не только компрессионные испытания, но и другие виды исследований, направленные на всестороннюю оценку геотехнических характеристик почвы. Оно призвано ответить на главный вопрос: способен ли грунт выдержать нагрузку от возводимого сооружения без существенных деформаций и разрушений?

Оценка геологических характеристик грунта – это первый и важный этап исследования.  Он включает в себя детальный анализ текстуры грунта, определение его гранулометрического состава (соотношения частиц различного размера), определение плотности грунта in situ (в естественных условиях) и в лаборатории, определение влажности грунта, а также анализ его минералогического состава и содержания органических веществ. Все эти параметры влияют на несущую способность грунта.

Штамповые испытания грунтов

Суть метода испытания грунтов штампом, можно охарактеризовать как имитацию взаимодействия грунтового основания и фундамента здания. Данный способ является наиболее достоверным для определения деформационных характеристик грунтов.

Существуют различные методики проведения испытания грунтов штампами. Каждый метод применяется нашими специалистами исходя из задач, которые ставятся заказчиками работ, типом испытываемого грунта, уровнем подземных вод и глубиной испытания.
Испытания грунтов штампом позволяют получить достоверные данные о состоянии грунтового основания как в состоянии его естественного сложения, так и при применении замещенных грунтов. Результаты испытания позволяют контролировать такие параметры как модуль общей и упругой деформации. Так же по средствам штамповых испытаний проводится проверка фактического качества выполнения процедуры уплотнения грунта на площадке.

Типы штамповых испытаний:

1) Испытания грунтов круглым жестким штампом в котлованах и шурфах;

2) Испытания винтовым штампом в скважинах;

3) Штамповые испытания грунтов по методике ОДМ 218.5.007-2016;

4) Проведения штамповых испытаний с замачиванием просадочных грунтов;

5) Штамповые испытания в основании свай, изготавливаемых в грунте;

6) Испытания горячим штампом многолетнемерзлых грунтов.

Перед проведением полевого этапа испытаний, специалистами нашей организации, на основе технического задания организации заказчика и в соответствии с условиями проведения испытаний на конкретном объекте строительства, составляется программа штамповых испытаний. В программе отражаются основные этапы и условия проведения работ, прописываются ступени нагрузки, требования к испытательному оборудованию и используемым измерительным приборам.

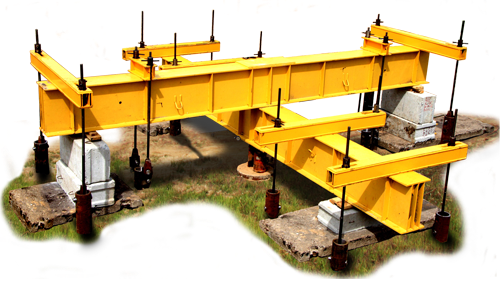

Процесс проведения испытаний подразумевает нагружения штампа ступенями давления. Упором для домкрата служит испытательный стенд. В комплект стенда может входить испытательная платформа, железобетонные конструкции, либо строительная техника. Масса стенда должна минимум на 20% превышать значение ступени с максимальной нагрузкой на штамп.

Нагрузка на штамп передается ступенчато. Количество ступеней определяется в соответствии с типом испытываемого грунта и максимальным давлением под основанием сооружения. Перед переходом на следующую ступень обязательным условием является наступление условной стабилизации деформации грунта. Продолжительность испытания зависит от типа грунта и количества ступеней нагрузки.

Испытания проводят до соответствия давления под подошвой штампа наибольшей испытательной вдавливающей нагрузке или до момента исчерпания сопротивления грунта.

При проведении испытания специалисты испытательной организации ведут полевые журналы. В журналах отражаются показатели осадки штампа, данные манометра, а также данные временного хронометража.

В заключение, следует подчеркнуть, что данные штамповых испытаний являются важным этапом подтверждающим качество работ по устройству искусственного основания строительного объекта.  Надежность и долговечность здания напрямую зависят от точности и полноты информации, полученной в ходе этих испытаний. Игнорирование результатов штамповых испытаний или использование некачественных данных может привести к серьезным проблемам, вплоть до обрушения здания.

Протокол испытания основания

Расчёт грунтовых нагрузок – это финальный этап исследования, который позволяет определить величину напряжений, действующих в грунте под воздействием веса здания, технологического оборудования, а также воздействие внешних факторов – давления грунтовых вод, сейсмической активности. Этот расчёт позволяет оценить соответствие несущей способности грунта расчетным нагрузкам и подготовить протокол испытания основания. При этом учитывается не только вес самого здания, но и динамические нагрузки, например, от движения транспорта, ветровые нагрузки, и другие факторы. Результаты расчета позволяют оптимизировать конструкцию фундамента, если его несущая способность недостаточна. В противном случае, может потребоваться замена грунта или использование специальных фундаментных решений.

Анализ данных, полученных в результате исследований, является сложной задачей, требующей использования специальных программных комплексов. Эти программы, на основе математических моделей, учитывающих геометрические параметры сваи, физико-механические свойства грунта и параметры ударной волны, позволяют определить:

1. Несущую способность сваи: как статическую, так и динамическую.

2. Модуль деформации грунта: этот параметр позволяет оценить жесткость грунта и его способность противостоять деформациям.

3. Глубину залегания плотных слоев грунта: границы различных слоев грунта.

4. Наличие дефектов в свае: наличие трещин, пустот или других дефектов в теле сваи.

Специалисты ЭнергоИзыскания готовы выполнить весь комплекс работ и предоставить необходимые документы.
