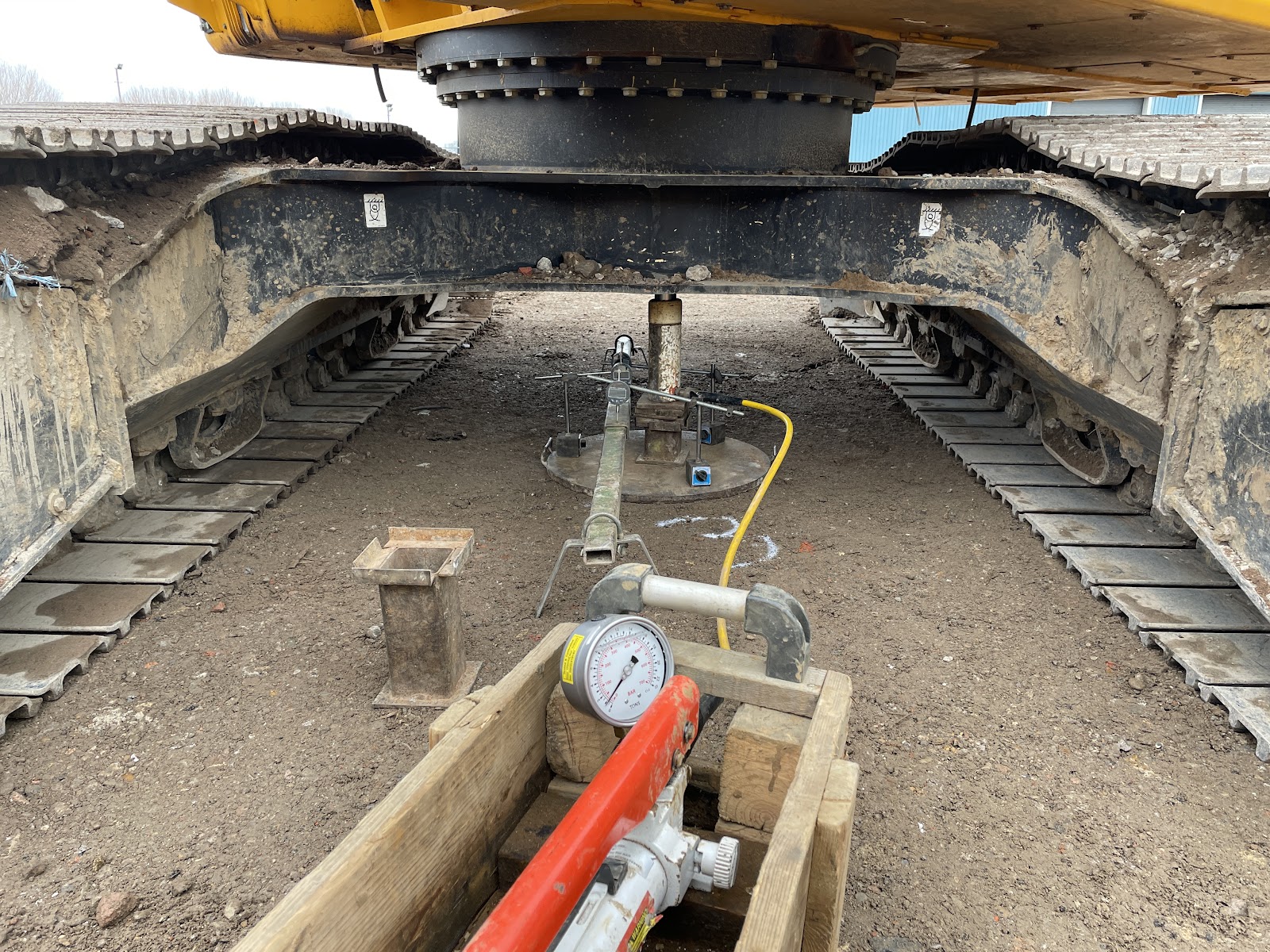

Для оценки качества подготовки искусственного основания через определение характеристик сжимаемости, проводят проверку уплотнения грунта — штамповые испытания грунтов по методике ОДМ 218.5.007-2016 (Отраслевой дорожный методический документ) и испытания грунтов штампами в соответствии с DIN 18134-2012 «Soil — Testing procedures and testing equipment — Plate load test». Испытания проводятся с повторным нагружением штампа, что позволяет определить модуль упругой деформации грунта.
В дорожном строительстве испытание статическим штампом проводят, как правило, как определение прочностных и деформационных характеристик грунтов с применением нагрузочной плиты диаметром 300 мм. При этом нагрузку увеличивают до тех пор, пока под нагрузочной плитой не будет достигнуто нормальное напряжение 0,5 МН/м2. Если прежде получена осадка 5 мм, то измеренное при этом нормальное напряжение считается максимальным. При применении нагрузочной плиты диаметром 600 мм соответствующие предельные значения составляют 0,25 МН/м2 и 8 мм, а для плиты диаметром 762 мм 0,2 МН/м2 и 13 мм соответственно.
При приложении и снятии нагрузки производят измерения каждые 120 с после достижения значения предыдущей ступени нагружения. Для несущих слоев в дорожном строительстве время ожидания может быть сокращено до 60 с. Нагрузка на всех ступенях нагружения должна оставаться постоянной. Полученные значения измерений заносят в протокол испытаний
Данные полученные в результате проведения измерений заносятся в таблицу, по которой строится график с полиномиальными кривыми общей деформации при первичном нагружении, разгрузке и упругой деформации при вторичном нагружении.
Для вычисления модуля общей деформации Ev1 и модуля упругости Ev2 принимаются к расчётам данные при 30% и 70% нагрузке нагрузочной плиты от максимальной σmax.
Модуль общей деформации Ev1 определяется по формуле:
Модуль упругости Ev2 определяется по формуле:
Таким образом, преимуществом данного метода является возможность оценить не только деформируемость грунта, но и его упругие свойства.
Дополнительным параметром упруго-прочностных свойств испытываемого объекта через оценку качества уплотнения, является модульный коэффициент КЕ. Модульный коэффициент определяется как отношение модуля упругости Ev2 к модулю общей деформации Ev1:
Степень уплотнения испытываемого объекта принято считать достаточной, если модульный коэффициент меньше или равен значению 2,5 (КЕ < 2,5).
Определение коэффициента упругости и модульного коэффициента являются неотъемлемой составляющей при проведении штампового опыта по методике ОДМ.
По результатам выполненных испытаний, выдается протокол испытания основания, с полученными данными и результатами расчетов.
