Введение
Компания ООО "Энергоизыскания" успешно провела статические испытания винтовых свай вдавливающей нагрузкой 15 Тс при строительстве производственного ангара в Свердловской области. Важно отметить, что работы были выполнены в соответствии с требованиями ГОСТ 5686-2020, что обеспечило высокую точность определения несущей способности свайного фундамента в сложных грунтовых условиях региона.
Объект испытаний и технические условия
Проект: строительство ангара для размещения тяжелого производственного оборудования с расчетной нагрузкой фундамента 12 Тс на сваю.
Конструкция фундамента: винтовые сваи диаметром 325 мм с лопастями 850 мм, длина свай 9 м.
Грунтовые условия: преобладание твердых суглинков с прослойками песчаных грунтов, что, безусловно, требовало особого подхода к оценке несущей способности.
Методика испытаний
Следует отметить, что испытания проводились по схеме, предусмотренной разделом 8 ГОСТ 5686-2020.
Подготовительный этап:
Во-первых, были выбраны 3 контрольные сваи в зонах с наихудшими грунтовыми условиями.

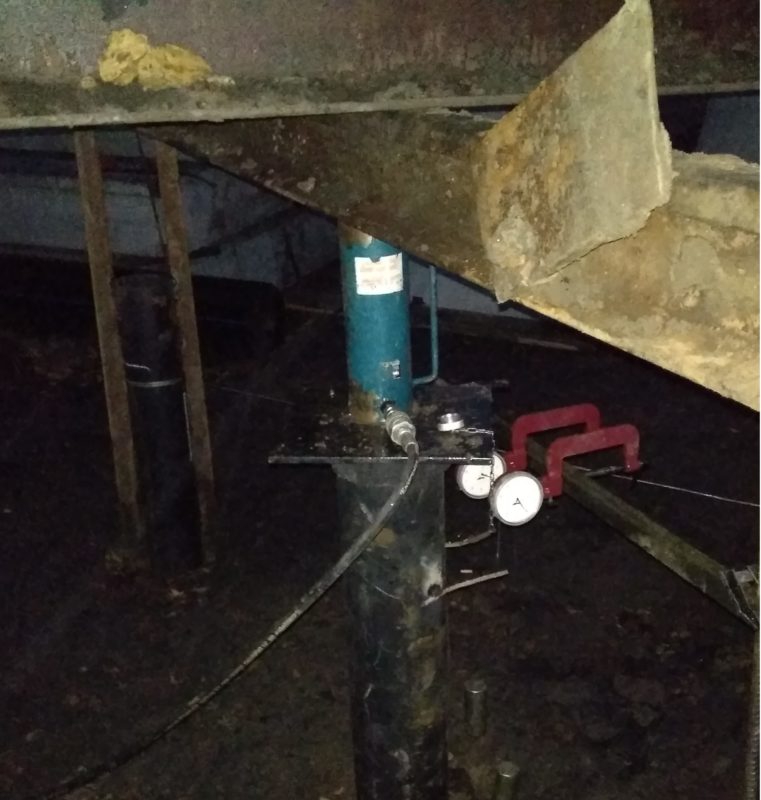

Во-вторых, произведен монтаж испытательных стендов с использованием двутавровых балок 30Б1, приваренных к четырем соседним сваям.
Наконец, осуществлена установка гидравлических домкратов грузоподъемностью 25 Тс и измерительного оборудования.
Нагрузочные ступени:
Начальная нагрузка составляла 1,5 Тс (10% от максимальной испытуемой).
Далее, нагрузка увеличивалась шагом 1,5 Тс (и так 10 ступеней).
При этом продолжительность выдержки на каждой ступени составляла до условной стабилизации деформаций (не более 0.1 мм/час).
Критерии завершения испытаний:
Достижение максимальной нагрузки 15 Тс.
Общая осадка сваи 40 мм.
Либо "срыв" сваи с резким увеличением деформаций.
Особенности технологического решения
Стоит подчеркнуть, что применение двутавровых балок в качестве упорной системы позволило:
Во-первых, равномерно распределить реактивные усилия между четырьмя анкерными сваями.
Во-вторых, обеспечить соосность приложения нагрузки.
Кроме того, минимизировать упругие деформации конструкции.
Для контроля процесса использовалась система мониторинга, которая включала:
2 прогибомера Максимока с точностью 0.1 мм,
Датчики давления в гидравлической системе,
Контрольные датчики, регистрировавшие выход анкерных свай.
Выводы
Результаты испытаний показали плавный характер возникших деформаций, без резких перегибов, что свидетельствует о правильном подборе параметров свай. Кроме того, коэффициент запаса прочности составил 1.25 при проектных требованиях 1.2, что подтверждает надежность конструкции.
Заключение
Таким образом, проведенные ООО "Энергоизыскания" испытания подтвердили эффективность статического метода контроля для винтовых свай в условиях Свердловской области. В частности, применение двутавровых балок в качестве упорной системы продемонстрировало свою надежность и соответствие требованиям ГОСТ 5686-2020. В итоге, полученные результаты позволили оптимизировать параметры фундамента без снижения эксплуатационной надежности, обеспечив экономию средств при сохранении высоких стандартов безопасности.
