Введение
Омский нефтеперерабатывающий завод (ОНПЗ) является одним из ключевых предприятий в нефтеперерабатывающей отрасли России. В рамках модернизации и расширения производственных мощностей на заводе проводились различные испытания, включая испытания грунтов сваями на выдергивающую нагрузку. Эти испытания имеют решающее значение для оценки несущей способности фундаментов и обеспечения стабильности сооружений.
Испытания свай на выдергивающую нагрузку проводятся для оценки устойчивости фундаментов в условиях, когда на них действуют значительные выдергивающие силы. На Омском ОНПЗ такие испытания были выполнены инженерами компании "ЭнергоИзыскания". Испытания включали в себя применение выдергивающей нагрузки к сваям для проверки их способности выдерживать такие нагрузки без потери несущей способности.
Методика Испытаний
Испытания проводились в соответствии с ГОСТ 5686-2020, который регламентирует методы полевых испытаний сваями. Этот стандарт обеспечивает объективную оценку несущей способности свай и позволяет определить их фактическую прочность в различных грунтовых условиях.
Испытания проводились с использованием статической выдергивающей нагрузки, приложенной к забивным сваям после 6 суток их «отдыха», требуемого для стабилизации порового давления в грунте.
Основные этапы работы включали:
- Составление программы испытаний:
- Программа испытаний включала расчетные этапы нагружения сваи, условия проведения и окончания испытаний;
- В программе был отражен весь технологический процесс проведения изысканий;
- Обязательной частью программы является список паспортов и актуальных поверок на используемое оборудование.

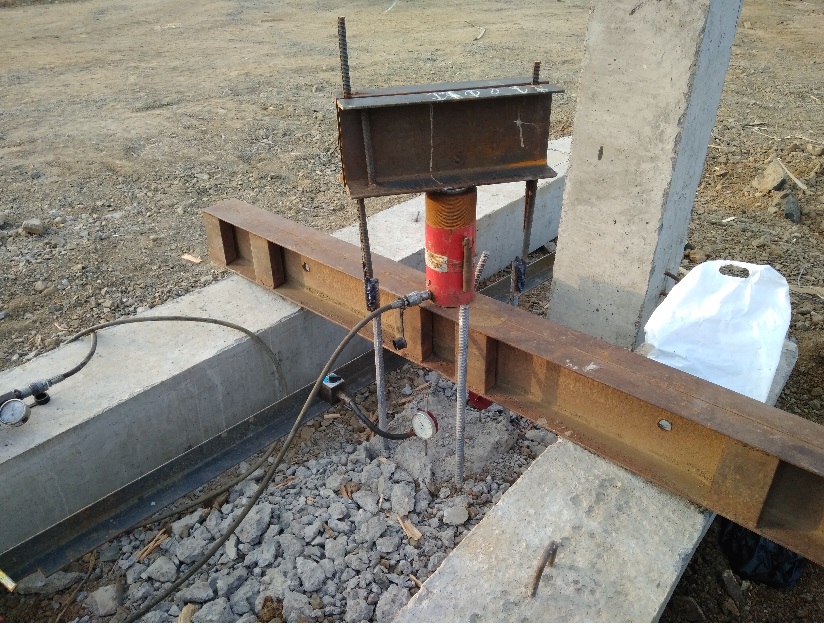

- Организацию испытательного стенда:
- Обнажение продольной арматуры испытуемой сваи для передачи нагрузки от гидравлического домкрата, через упорный швеллер;
- Установка измерительного оборудования, обеспечивающего фиксацию результатов с точностью до 0,01мм;
- Подключение домкрата создающего нагрузку по средствам ручной гидравлической маслостанции с манометром, фиксирующим давление в системе.
- Нагружение:
- Ступенчатое увеличение нагрузки до 12 тс на последней ступени;
- Каждая ступень нагрузки составляла не более 1/10 от максимальной;
- Фиксация осадок сваи на каждом этапе в полевой журнал, до и после увеличения выдергивающей нагрузки.
- Составление отчета:
- Отражение фактических значение приложенных нагрузок и зафиксированных осадок для каждой испытанной сваи;
- Построение графиков на основании полученных в ходе испытаний значений;
- Приложение фотоотчетов и полевых журналов.
Результаты Испытаний
В ходе испытаний на Омском ОНПЗ все сваи подтвердили свою проектную несущую способность. Это означает, что они могут выдерживать расчетные выдергивающие нагрузки без снижения прочности и стабильности фундаментов. Результаты испытаний позволили подтвердить надежность и безопасность сооружений на заводе. Это имеет важное значение для продолжения эксплуатации и развития производственных мощностей.
- Максимальное перемещение составило не более 10 мм при нагрузке в 12 тс, что ниже установленного допустимого предела в 25 мм.
- График «нагрузка-осадка» также продемонстрировал линейную зависимость без признаков прогрессирующей деформации.
- Несущая способность всех испытуемых свай превысила проектную нагрузку на 20%, что подтвердило возможность их эксплуатации.
Значимость Испытаний
Испытания свай на выдергивающую нагрузку имеют несколько ключевых преимуществ:
- Обеспечение Безопасности: Проверка несущей способности свай гарантирует безопасность эксплуатации зданий и сооружений, особенно в условиях, когда на них действуют значительные внешние нагрузки.
- Оптимизация Проектов: Результаты испытаний позволяют оптимизировать проектные решения, выбирая наиболее эффективные и экономически обоснованные варианты фундаментов.
- Соответствие Стандартам: Испытания, проводимые в соответствии с ГОСТ 5686-2020, обеспечивают соответствие строительных работ современным нормативным требованиям.
Заключение
Испытания грунтов сваями на выдергивающую нагрузку на Омском ОНПЗ являются важным этапом в обеспечении стабильности и безопасности производственных сооружений. Проведение таких испытаний в соответствии с ГОСТ 5686-2020 позволяет гарантировать соответствие проектных решений современным стандартам и обеспечивает надежность фундаментов в различных условиях эксплуатации. Результаты работ стали основой для получения разрешения на продолжение строительства с гарантией долговечности фундаментных конструкций.
