В Республике Башкортостан организация ООО "Энергоизыскания" провела испытания грунтов по методике ОДМ на объездной дороге города Уфы с использованием штампа диаметром 600 мм.
Общие сведения о проведенных в Уфе штамповых испытаниях грунтов

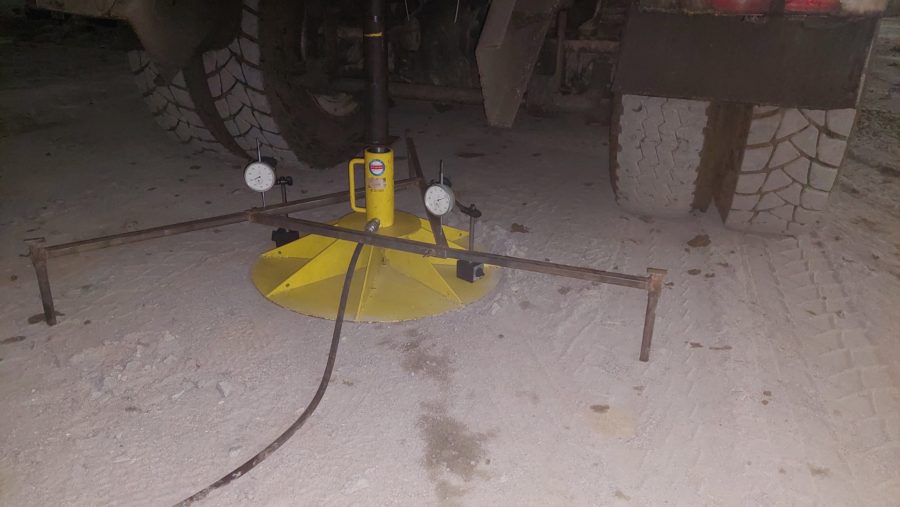

Целью данных испытаний было подтверждение проектных значений модуля деформации и модуля упругости грунта, а также вычисление модульного коэффициента. В качестве противовеса при нагружении штампа применялся груженый самосвал.
Штамповые испытания грунтов представляли собой полевой метод оценки модуля деформации грунтов искусственного основания. В ходе испытаний измерялось вертикальное перемещение (осадка) штампа на каждой ступени давления.
Для несвязного грунта испытания штампом являются наиболее достоверным способом получения информации о деформационных характеристиках дисперсных грунтов. В первую очередь, это важно для оценки штампового модуля деформации. Кроме того, данный метод позволяет моделировать взаимодействие фундамента и грунта на небольшом участке.
Методика штамповых испытаний ОДМ 218.5.007-2016
Испытания грунтов штампами по ОДМ 218.5.007–2016 (DIN 18134–2012) проводятся для оценки качества подготовки искусственного основания путем определения характеристик сжимаемости основания. В отличие от ГОСТ 20276.1-2020, методика ОДМ предполагает испытания грунтов штампом шестью ступенями давлений и обязательное проведение испытаний с разгрузкой грунта и повторным нагружением. Время условной стабилизации значительно меньше — максимум 2 минуты. Определение модуля деформации имеет особенности в части выбора диапазона нагрузок.
По результатам испытаний по методике ОДМ оценивается модуль общей деформации или модуль первичного нагружения Е1, модуль упругости Е2 (определяется по второй ветви нагружения) и модульный коэффициент KE. По нему оценивается качество подготовки искусственного основания, которое должно быть не более 2,5.
Этапы проведенных штамповых испытаний:
- Установка штампа на подготовленную поверхность;
- Приложение нагрузки ступенями — методика ОДМ предусматривает шесть ступеней давлений;
- Измерение осадки штампа на каждой ступени нагрузки;
- Разгрузка первой ветви нагружения;
- Приложение нагрузки второй ступени.
Обработка результатов штамповых испытаний:
- Построение графиком по полученным результатам;
- Определение модуля деформации;
- Определение модуля упругости;
- Вычисление модульного коэффициента.
Нормативные документы
ОДМ 218.5.007-2016 «Методические рекомендации по определению модуля упругости статическим штампом».
ГОСТ 20276.1-2020 «Грунты. Метод полевого испытания статическим нагружением».
DIN 18134 «Soil — Testing procedures and testing equipment — Plate load test».
Заключение
Таким образом, проведение штамповых испытаний по методики ОДМ (DIN) в УФЕ, позволило получить точные данные о качестве подготовки грунтового основания на площадке строительства логистического комплекса.
